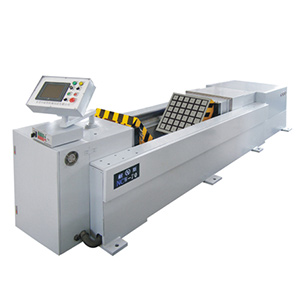

卧式合模機是本公工程师经过多年的工作实践经验总结、设计而成,该系列产品采用PLC控制,人机界面操作,更具人性化。
卧式合模機特点:1、機架采用開式焊接結構,並經回火處理,剛度大、變形小。2、可快速合模,具有快進、快退、慢進、慢退功能。3、使用電控永磁盤吸模,安全可靠,斷電不掉模。4、可以進行局部飛模。(飛A、B板)5、采用吸震裝置,減少液壓沖擊,保證設備精度。6、系統采用差動回路及增壓缸,節能。(裝機容量小)7、占地面積小,安裝高度低,且安裝方便。(不需打地基)
型號

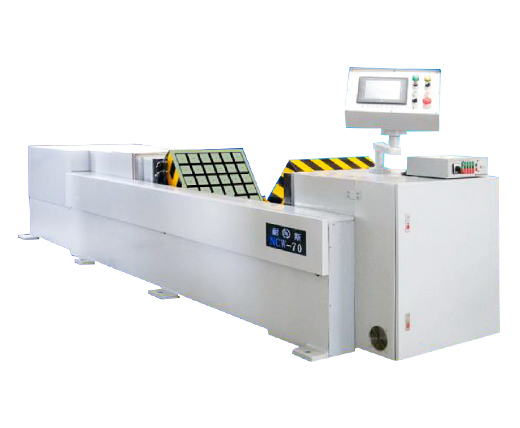

NCW-70
NCW-120
最大合模力(T)
70
120
最大行程(mm)
1000
1400
最大容模尺寸(mm)
600×600
800×800
快進/快退速度(mm/sec)
慢進/慢退速度(mm/sec)
<25
磁盤吸力(T)
27
36
翻轉能力(T)
1
2
角度(度)
0-90°
電機功率(KW)
5.5
7.5
機床尺寸(mm)
1000×1000×4200
1400×1200×6500
機床重量(T)
6
11
